用例图学习小结

1. 用例图简介

用例图是指由参与者(Actor)、用例(Use Case)、边界以及它们之间的关系构成的用于描述系统功能的视图。用例图是外部用户所能观察到的系统功能的模型图。

2. 构成

  • 参与者(Actor):参与者是某些具有行为的事物，可以是人(由角色标识)、计算机系统或组织。
  • 用例(Use Case):参与者与系统之间的一系列特定的活动和交互，被称为用例实例(use case instance)，而用例就是一组相关的成功和失败用例实例的集合，用来描述参与者如何使用系统来实现其目标。
  • 系统边界:系统边界是用来表示正在建模系统的边界。边界内表示系统的组成部分，边界外表示系统外部，系统边界在画图中用方框来表示，同时附上系统的名称，参与者画在边界外面，用例画在边界里面。
  • 关系:常见的关系有关联关系、泛化关系、包含关系以及扩展关系。

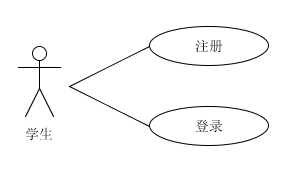

    • 关联关系：参与者与用例之间通常用关联关系来描述。例如下图：
      case1

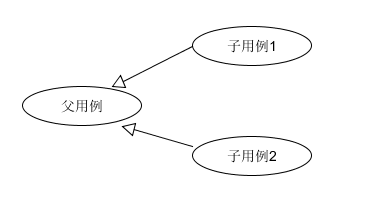

    • 泛化关系：在UML建模中，如果一个用例基于另一个用例，那么这两个用例之间存在泛化关系。如下图：
      case2

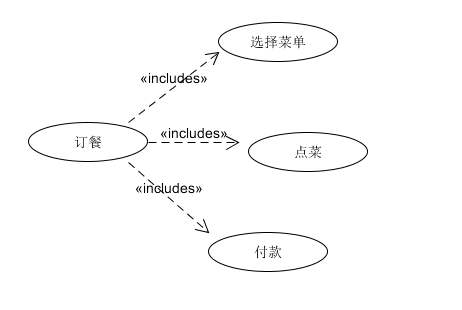

    • 包含关系：在UML建模中，如果一个用例(基本用例)包含另一个用例(包含用例)的功能，那么这两个用例之间存在包含关系，如下图：
      case3

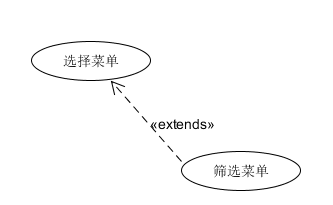

    • 扩展关系：在UML建模中，使用扩展关系来指定一个用例(扩展)扩展另一个用例(基本)的行为，例如下图中筛选菜单扩展了选择菜单的行为：
      case4

      3. 用例图建模工具UMLet

      UMLet是一款简单易用、免费且开源的UML建模工具，能够帮助我们快速的构建用例图。

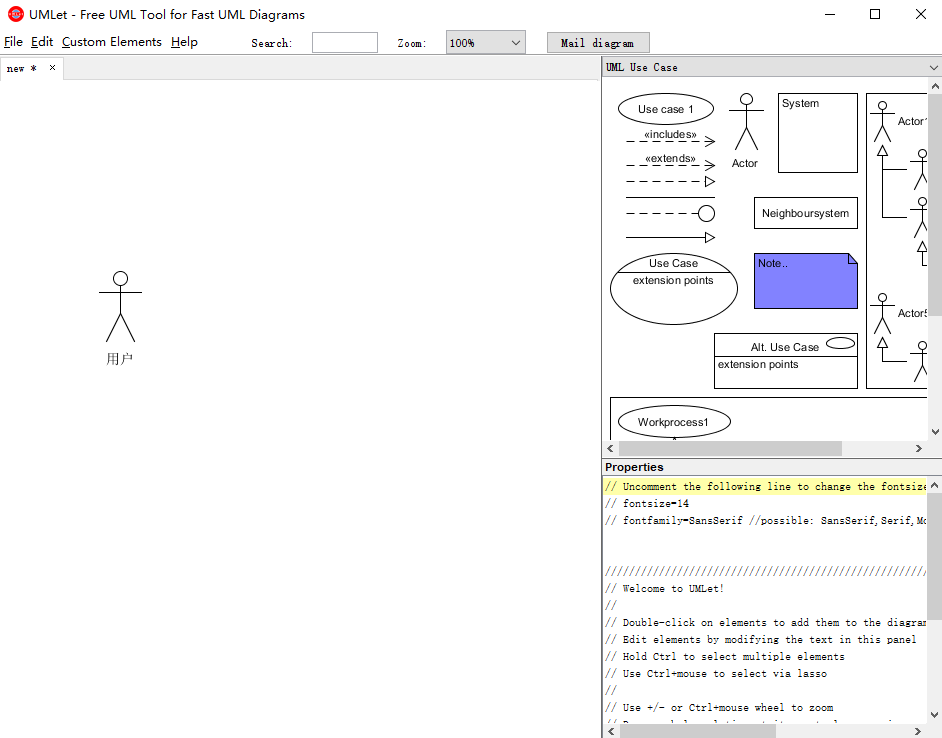

      安装使用：只需到UMLet官网下载安装包，解压后打开可执行文件或者jar文件均可运行，界面如下图：
      UMLet
      在建模过程中，只需将右上方模板区中的UML元素拖动到左边的工作区中使用即可，其中UML的文本编辑可以通过点击UNL元素，从而在右下方的文本区进行编辑，总体来说，是一款好用易用的软件。

go环境配置及基础学习

1. go环境配置

前往 https://golang.org/dl/下载windows下相应的二进制文件，下载后安装程序到C:\Go目录下，而后将C:\Go\bin路劲添加到path环境变量中。

2. Hello world

首先先创建Go工作区，创建于以后我们创建一个src文件夹存放项目，而后新建hello文件夹存放我们的helloworld.go。
创建完成后，目录结构如下：

1
2
3
go
  src
	 hello

在我们创建的helloworld.go中加入以下代码：

1
2
3
4
5
6
7
package main

import "fmt"

func main() {
	fmt.Println("Hello World")
}

而后进入文件所在路径通过go run命令或者go install 命令运行改程序,如下图：
helloworld

3. 变量声明

  • 声明单个变量：var name type.例如var age int声明了一个为int型的变量，且Go会自动地将其初始化。
  • 使用var age = 29会自动推断类型
  • 声明多个变量为var name1,name2 type = initialvalue1, initialvalue2
  • Go支持简短声明，例如name, age := “Tom”, 29.但是要求左边的变量必须都有初始值，且左边至少有一个变量未声明。

    4. 函数

    在Go语言中，函数声明通用语法如下：
    1
    2
    3
    func functionname(parametername type) returntype {
    	//......
    }

多变量返回：

1
2
3
func functionname(parametername type) （returntype1， returntype2) {
	//......
}

跳过无用返回：

1
2
3
4
5
func functionname(parametername type) （returntype1， returntype2) {
	//......
}

a, _ := functionname(parametername type)

其中空白符 _ 用来跳过不要的计算结果。
